卷板機工作能力如何換算
卷板機的工作能力由卷板板寬、卷板厚度、卷筒直徑和板材的屈服極限4個主要參數確定。應用較廣泛的對稱上調式三輥卷板機，一般在使用說明書中僅給出機器最大工作能力，即所卷板材屈服極限為σs0(一般為25kg/mm2)、最大板寬B0(mm)、最大板厚H0(mm)、卷制最小卷筒直徑D0(mm)。在實際工作中，卷制的工件是各種各樣的。當接到工件圖時，往往不能很快地合理選擇所用設備。為解決這一問題，我們自制了卷板機工作能力換算圖表。在工作中，我們收集了對稱上調式三輥卷板機工作能力的簡便換算公式，該公式是以機器在最大工作能力時的強度和剛度要求為標準的，在卷筒直徑、卷板寬度、板材屈服極限變化后，進行選擇卷板的最大厚度。
主參數B、σs不變，最小卷筒直徑D變化時，相應的最大卷板厚度為
H＝C1H0
當D≥D0時，H=(0.03D/D0+0.97)H0
當D0/2≤D＜D0時，H＝（0.3D／D0＋0.7）H0
主參數D、σs不變，卷制板寬B變化時，相應的最大卷板厚度為
主參數D、B不變，板材屈服極限σs變化時，相應的最大卷板厚度為
以上三種情況為某一主參數變化而影響板厚變化的情況。實際工作中，通常是多個主參數同時變化，尤其是D、B的變化，需通過上述三種情況聯立求解得允許卷板的最大厚度。即從三種情況分別求得C1H0、C2H0、C3H0，最后確定板厚H=C1C2C3H0。
在實際工作中，應用上述公式計算，雖能合理選擇設備，但計算過程較繁瑣。為了應用方便，我們對自己擁有的卷板機都繪制了D-B-H圖表。以S24010-25×4000對稱上調式三輥卷板機為例說明自制圖表的制做與使用方法。從機器使用說明書可知H0＝25mm、B0＝4000mm、D0＝1000mm、σs0＝25kg／mm2。應用第1、2種情況的公式，在坐標紙上以卷筒直徑為橫軸、選取的最大板厚為縱軸，并以板寬分別為某一數值時畫出最大范圍的曲線，如圖1。
圖1

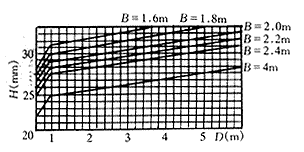

圖1為25×4000對稱上調式三輥卷板機工作能力換算表，適用于Q235B(σs＜25kg/mm2)的板材；對16Mn(σs=35kg/mm2)板材應校正圖表中的H，H校=0.83H。
不論卷制何種材質，我們都假定是機器規定的屈服極限，否則按實際屈服極限時的系數C3校正圖表中選取的厚度。如卷制工件尺寸為 4500×28-2000，材質Q235B。以工件 4500在圖表橫軸上找到對應點，垂直向上找到B=2m線的交點，此交點對應的H=33＞28，可以加工該件。若材質為16Mn時，H校＝33×0．83＝27＜28，應選擇用另一大規格的機床。
通過實際應用上述自制的D-B-H圖表，不僅對編制工藝提供了方便，而且對操作設備具有指導作用。
