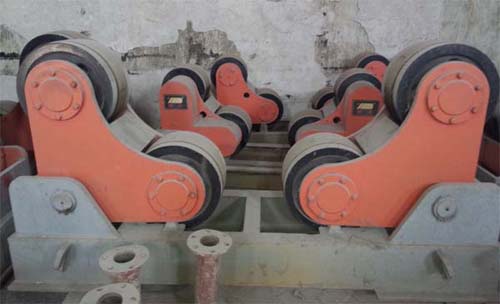

自調式焊接滾輪架
結構特征及工作原理
按驅動電機數量的不同，滾輪架分為單電機滾輪架和雙電機滾輪架。
每套滾輪架均由機械及電氣兩大部分組成，其中機械部分由主動和從動兩部分組成。滾輪架的工作方式為主動輪的電機及減速器同步運轉，通過變頻調速控制器實現無級變速，機械轉動噪聲低、工件回轉平穩、工件回轉的線速度無級調節。ZT式滾輪架通過4組元寶架，在工件直徑達到一定范圍內進行自動調節，可節省人力，提高工效。
組成部分
主動部分主要由底座、電機、減速機、傳動齒輪、元寶架、滾輪組成；
從動部分主要由底座、元寶架、滾輪組成。
主要技術參數規格
|
載重噸 |
滾輪直徑（mm） |
滾輪寬度（mm） |
滾輪速度（m/h) |
適應焊接直徑(mm) |
電機功率（kw） |
調速方式 |
|
5 |
250 |
120 |
6—60 |
300—2000 |
0.37 |
電磁調速電機變頻無極調速
|
|
10 |
250 |
150 |
6—60 |
320—3000 |
0.75 |
|
|
20 |
300 |
220 |
6—60 |
500—4000 |
2.2 | |
|
25 |
300 |
220 |
6—60 |
500—4000 |
3 |
|
|
30 |
370 |
260 |
6—60 |
600—4500 |
3 |
|
|
35 |
370 |
260 |
6—60 |
600—4500 |
3 |
|
|
40 |
370 |
260 |
6—60 |
600—4500 |
4 |
|
|
45 |
400 |
260 |
6—60 |
700—5000 |
4 |
|
|
50 |
400 |
260 |
6—60 |
700—5000 |
4 |
|
|
60 |
400 |
280 |
6—60 |
700—5000 |
5.5 |
|
|
70 |
400 |
280 |
6—60 |
700—5000 |
5.5 |
|
|
80 |
400 |
280 |
6—60 |
800—5000 |
5.5 |
|
|
100 |
450 |
350 |
6—60 |
1000—6500 |
7.5 |
|
|
150 |
450 |
350 |
6—60 |
1000—6500 |
11 |
|
|
200 |
500 |
360 |
6—60 |
1200—7000 |
11 |
|
|
300 |
500 |
360 |
6—60 |
1200—7000 |
15 |
