聊城二手滾輪架
- 品牌：???品牌不限
- 型號：???型號不限

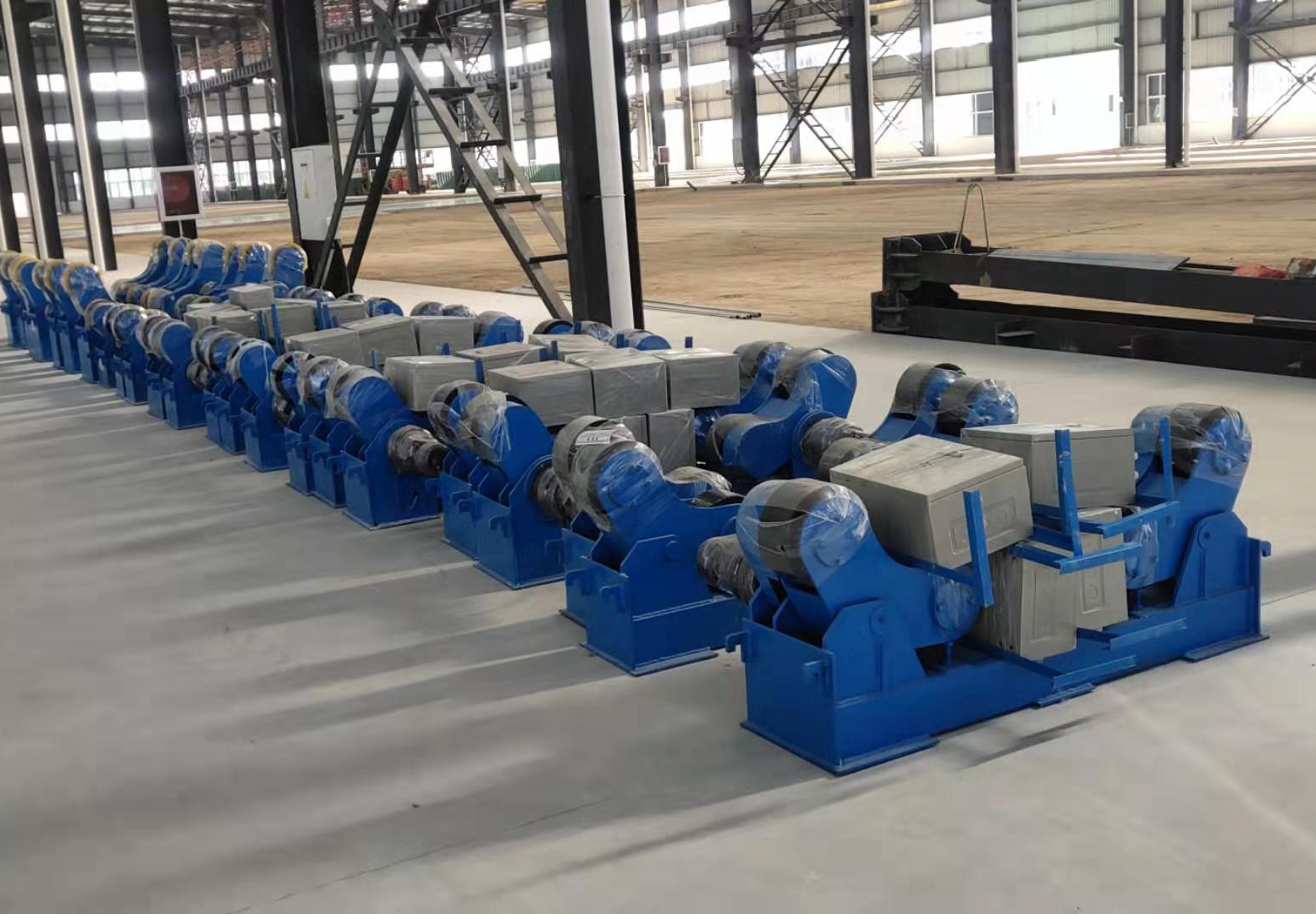

自調式滾輪架
自調式滾輪架以主付機兩組為一套，即主動滾輪架和被動滾輪架自調型系列主被動架各組為四個滾輪，滾輪采用內鐵芯，外橡膠的結構制成。經久耐用，使用時無震動。主動滾輪架的運轉由調速電機通過二個蝸輪減速箱同步傳動運轉，采用調速控制器實現無級變速。機械傳動噪聲低，工件回轉穩定，工件回轉線速度為5-70m/h(為無極變速)各組鉗形架在工件直徑達一定范圍內進行自動調節，在最小直徑時，各組鉗形架的下輪在同一水平線上(不同噸位的滾輪架，工作范圍各不相同)。各噸位的滾輪架工作范圍不得超過最大直徑尺寸
主要技術參數
|
規格型號 |
最大承載重量(kg) |
適應工作范圍(mm) |
滾輪直徑和寬度(mm) |
滾輪線速度 (m/h) |
電機功率(kw) |
調速方式 |
|
|
橡膠輪 |
金屬輪 |
||||||
|
HZG-5 |
5000 |
Φ250-2300 |
Φ250×100 |
2×Φ240×20 |
6-60 |
0.75 |
電磁無級調速或變頻無級調速 |
|
HZG-10 |
10000 |
Φ320-2800 |
Φ300×120 |
2×Φ290×25 |
6-60 |
1.1 |
|
|
HZG-20 |
20000 |
Φ500-3500 |
Φ350×120 |
2×Φ340×30 |
6-60 |
1.5 |
|
|
HZG-40 |
40000 |
Φ600-4200 |
Φ400×120 |
2×Φ390×40 |
6-60 |
3 |
|
|
HZG-60 |
60000 |
Φ750-4800 |
Φ450×120 |
2×Φ440×50 |
6-60 |
4 |
|
|
HZG-80 |
80000 |
Φ850-5000 |
Φ500×120 |
2×Φ490×60 |
6-60 |
4 |
|
|
HZG-100 |
100000 |
Φ1000-5500 |
Φ500×120 |
2×Φ490×70 |
6-60 |
5.5 |
|
|
HZG-150 |
150000 |
Φ1000-6500 |
按需求制作 |
6-60 |
2×2.2 |
||
可調式滾輪架
可調式滾輪架是借助主動滾輪與焊件之間的摩擦力，帶動焊件旋轉的變位機械。可調式滾輪架只有一個滾輪部件是主動滾輪部件，而另一個是從動滾輪部件。驅動裝置均采用變頻調速電機，通過減速機來拖動滾輪部件，并帶動焊件做焊接回轉。每個滾輪架中的滾輪部件間距調整，是通過手動，根據焊件情況，利用定位栓來完成。
技術參數
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
寬輪焊接滾輪架是根據用戶的使用要求而設計制造的。本滾輪分為自調/可調式滾輪架，進口變頻器實現無級調速，調速范圍寬，啟動力矩大，精度高，傳動噪聲低，工作回轉平穩。手控盒操作簡單可靠，并在電控柜留有聯動接口，可與我公司生產的操作機控制系統相連，實現聯動操作。該產品廣泛適用于有色金屬（簿壁和軟金屬）圓筒的手工焊接和自動焊接。
主要技術參數
|
規格型號 |
HG3-20 |
HG3-30 |
HG3-50 |
HG3-100 |
|
|
載 重（t） |
20 |
30 |
50 |
100 |
|
|
滾輪組 |
直徑 (mm) |
350 |
400 |
400 |
500 |
|
輪寬 (mm) |
120 |
||||
|
總寬 (mm) |
240 |
360 |
|||
|
筒體直徑 |
最大 (mm) |
4500 |
5000 |
||
|
最小 (mm) |
500 |
750 |
1000 |
||
|
滾輪速度（mm/min） |
60~1000 |
||||
|
電機功率（kW） |
2×0.37 |
2×0.55 |
2×1.1 |
2×1.5 |
|
|
外形尺寸L×W×H（mm） |
主動架 |
2410×1225×1065 |
2595×1285×1065 |
2665×1470×1135 |
3080×1500×1410 |
|
從動架 |
2410×580×1065 |
2595×605×1065 |
2665×845×1135 |
3080×865×1410 |
|
|
中心距 |
1600 |
1800 |
2000 |
||
|
調速方式 |
變頻調速 |
||||
防軸竄焊接滾輪架
防軸竄焊接滾輪架在可調式滾輪架的基礎上將從動架的滾輪做成可升降式，利用光電編碼器檢測工件的竄動量，系統控制器控制從動滾輪的升降。位移檢測架放置在工件的一端，檢測輪壓在工件的端面上（端面必須經過加工），檢測輪能隨工件一起轉動，當工件軸向移動時，檢測輪會隨工件一起隨動，光電編碼器檢測到工件的竄動量和竄動方向，其信號輸入到系統控制器進行處理。控制器會根據竄動量的大小來調節從動滾輪的升降行程、升降速度和升降間隔時間，根據竄動方向控制升或降。工件的竄動量始終在-1.5mm和+1.5mm之間波動,這樣,工件的竄動被限制在一定的范圍內，能滿足焊接的需要。
焊接滾輪架
焊接滾輪架借助焊件與主動滾輪間的摩擦力來帶動圓筒形（或圓錐形）焊件旋轉的裝置。
焊接滾輪架特點是在焊接過程中施加壓力而不加填充材料。多數壓焊方法如擴散焊、高頻焊、冷壓焊等都沒有熔化過程，因而沒有象熔焊那樣的有益合金元素燒損，和有害元素侵入焊縫的問題，焊接滾輪架從而簡化了焊接過程，也改善了焊接安全衛生條件。同時由于加熱溫度比熔焊低、加熱時間短，因而熱影響區小。許多難以用熔化焊焊接的材料，往往可以用壓焊焊成與母材同等強度的優質接頭。
焊接滾輪架是一種焊接輔助設備，具體是一種焊接滾輪架，常用于圓筒類工件內外環縫和內外縱縫的焊接。包括底座、主動滾輪、從動滾輪、支架、傳動裝置，動力裝置驅動等組成。傳動裝置驅動主動滾輪，利用主動滾輪與圓筒類工件之間的摩擦力帶動工件旋轉實現變位，可實現工件的內外環縫和內外縱縫的水平位置焊接，配套自動焊接設備可實現自動焊接，能大大提高焊縫質量，減輕勞動強度，提高工作效率。焊接滾輪架還可配合手工焊或作為檢測、裝配圓筒體工件的設備。
